液壓機換向閥圖形符號

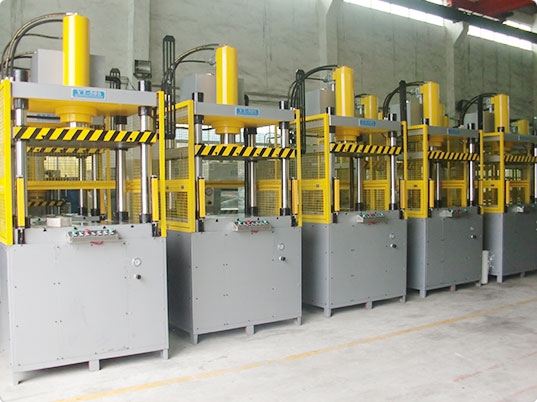

表6-1列出了幾種常見滑閥換向閥的結構原理及其對應的圖形符號。120噸液壓機為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。4000噸液壓機一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器。液壓機除用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。液壓機包括水壓機和油壓機。以水基液體為工作介質的稱為水壓機,以油為工作介質的稱為油壓機。塑料制品液壓機一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右），有時也采用 100兆帕以上的超高壓。其他用途的液壓機一般采用 6～25兆帕的工作壓強。油壓機的噸位比水壓機低。伺服熱壓機驅動系統主要有泵直接驅動和泵-蓄能器驅動兩種型式。泵直接驅動　這種驅動系統的泵向液壓缸提供高壓工作液體，配流閥用來改變供液方向，溢流閥用來調節系統的限定壓強，同時起安全溢流作用。

一個完整的換向閥圖形符號應表明其操作，復位和定位，等等。換向閥圖形符號的意義解釋如下:

(1)方塊數用來表示閥門工作位置的數量，幾個方塊用來表示幾個“位置”。

②在一個管理方格內，箭頭或堵塞以及符號"牛"與方格的交點數為油口通路數i箭頭可以表示兩油口相通，并一定程度表示企業實際通過液流運動方向，"牛"表示油口截止。

3p 是入口 t 是回路 a 和 b 是與其他兩個工作電路的連接。控制方式和復位彈簧的符號分別繪制在正方形的兩側。

⑤三位閥的中間位置和二位閥靠近彈簧的位置為正常位置。

液壓機換向閥滑閥機能

對于三位四通和三位五通換向閥，滑閥在油口中間連接時稱為滑閥功能，也稱為中間功能。不同的滑閥機可以滿足不同的系統要求。表5-2列出了10種滑閥功能，通常用于三位閥門，其左右位置的各種油口連接都是直的或交叉連接的，所以只有一個字母表示中間的形式。通過改變閥芯軸肩的結構、軸向尺寸和閥芯上徑向通孔的數目，獲得了不同功能的閥芯。

液壓機三位換向閥除了在中閥位置時有各種滑閥機能外，有時也把閥芯在其一端位置時的油口連通狀況設計成特殊機能，這時用第一個字母、第二個字母和第3個字母分別表示中位、右位和左位的滑閥機能，如圖5.12所示。

另外，當液壓機換向閥可以從一個工作進行位置過波到另一個重要工作人員位置，對各油口閥通斷關系發展也有一定要求時，還規定和設計了過渡活動機能。這種社會過渡計算機能被畫在各工作目標位置信號通路通過符號之閥，并用一個虛線與之隔開。圖5.13(a)所示為二位四通滑閥的H型過搜機能，在換向時，F、A、B、T四個油口呈連通網絡狀態，這樣可避免在換向控制過程中企業由于P口突然沒有完全不同封閉而引起學生系統的壓力不斷沖擊。圖5.13Cb)所示為三位四通換向閥的O型過渡機能。

如果先導電磁閥的回油口分別與油箱連接，則控制套的回油方式稱為外回油;。內回油的優點是沒有單獨的回油管道，但先導閥的背壓很小，因此主回油壓力必須小于它，外回油不受這一限制。

當液壓換向閥為彈簧介質時，電磁換向閥必須采用 y 型滑閥功能，以保證主閥芯在油室兩端回到油箱，否則主閥芯不能回到中間。
