液壓機先導比例溢流閥典型結構分析

發布時間：2022-09-29T10:01:47更新時間：2022-09-29T10:01:38 瀏覽量：184

[內容摘要]：液壓機 先導比例溢流閥典型結構分析這是一個先導比例安全閥。800噸液壓機一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器。液壓機除用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。液壓機包括水壓機和油壓機。以水基液體為工作介質的稱為水...

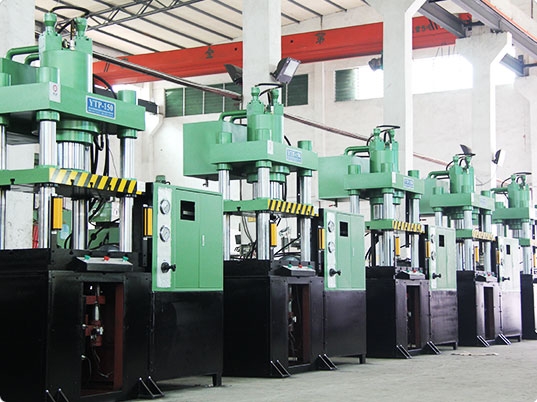

這是一個先導比例安全閥。800噸液壓機一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器。液壓機除用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。液壓機包括水壓機和油壓機。以水基液體為工作介質的稱為水壓機,以油為工作介質的稱為油壓機。四柱式液壓機一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右），有時也采用 100兆帕以上的超高壓。其他用途的液壓機一般采用 6～25兆帕的工作壓強。油壓機的噸位比水壓機低。液壓機廠它的原理是利用帕斯卡定律制成的利用液體壓強傳動的機械，種類很多。當然，用途也根據需要是多種多樣的。如按傳遞壓強的液體種類來分，有油壓機和水壓機兩大類。四柱液壓機公司各種可塑性材料的壓力加工和成形，如不銹鋼板的擠壓、彎曲、拉深及金屬零件的冷壓成形，同時亦可用于粉末制品、砂輪、膠木、樹脂熱固性制品的壓制。上部為直動式比例先導，下部為主閥級，中部為分調限壓閥口。當比例電磁閥有輸入電流信號時，它會直接在先導閥滑閥上施加力。先導壓力油從內部先導油口或外部先導油口X進入，經過流道和節流孔，分成兩路，一路通過節流孔L作用在先導閥芯上，另一路通過節流孔4作用在主閥芯的上部。只要端口P處的壓力不足以打開先導閥，主閥芯上腔和下腔中的壓力將保持相等，因此主閥芯將關閉。當系統壓力超過比例電磁鐵的設定值時，先導閥閥芯將會打開，因此來自先導閥的油將會通過端口y流回油箱。在節流孔3的作用下，主閥芯上部的壓力降低，從而使主閥打開，油

油壓沖床從壓力口P經油口T回油箱，油壓沖床實現通過溢流作用口手調限壓閥起先導閥作用，與主閥一起發展構成一個普通的溢流閥，當出現信息系統工作壓力水平過高或電控技術線路管理失效等情況，時，它立即可以開啟，使系統結構卸荷，保證系統網絡安全口

本發明利用電液比例溢流閥構成無級調壓回路，通過調節泵出口處電液比例溢流閥輸入電流i，實現系統壓力一次調節口與普通多級調壓回路的比較，該回路結構簡單，壓力切換穩定，峰值壓力高，并且易于實現遠程控制或程序控制。

液壓沖頭為直動式電液比例調速閥。比例電磁鐵1作用在節流閥閥芯上的輸出力2由直動比例節流閥和恒壓差減壓閥作為壓力補償器組成，與彈簧力、液壓力、摩擦力等均衡，一定的控制電流通過改變輸入電流的大小對應一定的節流開度，可以連續比例地通過調速閥調節流量，使節流閥前后壓力差基本不變通過恒壓差減壓閥的壓力補償功能3比例調速閥可以用來形成進口、出口和旁路等節流調速液壓系統。

電液比例方向閥可以根據輸入電信號的極性和幅值同時控制流向和流量，從而實現對執行機構運動方向和速度的控制。在壓差不變的情況下，通過電液比例方向閥的流量與輸入電信號的幅值成正比，流向取決于比例電磁鐵是否勵磁。它是一種直動式電液比例節流閥，主要由比例電磁鐵1和6、閥體、閥芯(四面滑閥)、定心彈簧2和5、感應式位移傳感器7等組成。
