液壓機斜盤式軸向柱塞泵的結構特點

發布時間：2023-06-07T16:05:00更新時間：2023-06-07T16:04:45 瀏覽量：171

[內容摘要]：斜盤式液壓機 軸向柱塞泵有多種系列，其中 Cy14-1型應用最為廣泛。熱壓成型機 驅動系統主要有泵直接驅動和泵-蓄能器驅動兩種型式。泵直接驅動這種驅動系統的泵向液壓缸提供高壓工作液體，配流閥用來改變供液方向，溢流閥用來調節系統的限定壓強，同時起安全溢流作...

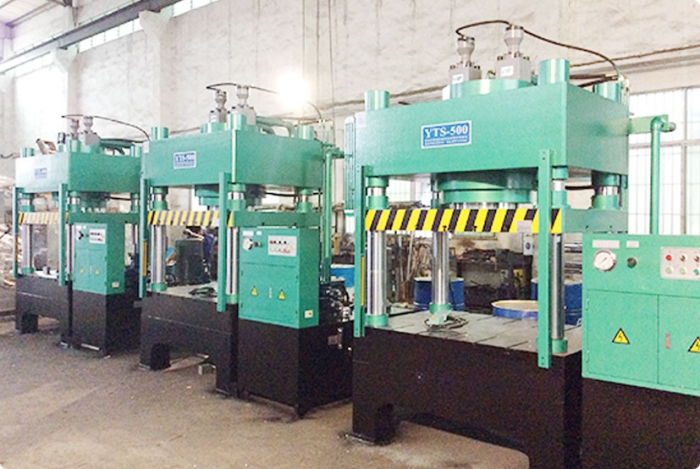

斜盤式液壓機軸向柱塞泵有多種系列，其中 Cy14-1型應用最為廣泛。熱壓成型機驅動系統主要有泵直接驅動和泵-蓄能器驅動兩種型式。泵直接驅動　這種驅動系統的泵向液壓缸提供高壓工作液體，配流閥用來改變供液方向，溢流閥用來調節系統的限定壓強，同時起安全溢流作用。液壓機廠家一種利用液體靜壓力以液體為工作介質，根據帕斯卡原理制成的用于傳遞能量來加工金屬、塑料、橡膠、木材、粉末等制品的機械。630t液壓機基本原理是油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動.液壓機是利用液體來傳遞壓力的設備。1200噸液壓機一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器。液壓機除用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。液壓機包括水壓機和油壓機。以水基液體為工作介質的稱為水壓機,以油為工作介質的稱為油壓機。如圖3-15所示，用于 cy14-1型手動變量輸出的活塞泵結構。Cy14-1型活塞泵由主體和可變兩部分組成，右半部分為閨房主體(件1-14) ，左半部分為可變機構。相同流量的泵，主體結構相同，具有不同的變量機構，將衍生出多種類型。

CY14-1型壓榨機柱狀泵的主要結構

中間泵體12和前泵體9組成泵的完體，傳動軸8通過兩個花鍵進行帶動以及缸體6旋轉，使均勻程度分布在缸體上的7個位5繞傳動軸的軸線方向回轉。每個不同柱塞的銷部都裝有滑能4，消靴與往塞為球餃連接.定心定位彈簧10向左的作用力將滑能壓在斜盤2的斜面上，缸體沒有轉動時，該作用影響力使研究柱塞可以完成吸油的動作。定心機械彈簧水平向右的作用力傳至缸體，使缸體壓住配油盤7，起到一個密封的作用。柱塞的壓油行程問題則是由斜盤通過滑事業發展推動的，圓柱計算滾子故障軸承11用以提高承受部分缸體的徑向力，缸體的軸向力則由配油盤主要承受.配油盤上表面開有吸、排油窗口，分別與前泵體上的吸、排油口相通。

(2)液壓機手動換盤機構

CY14-1活塞泵的手動變量機構如圖3-15左半部分所示。當手輪1轉動時，螺釘16使可變活塞和活塞上的銷軸14上下移動。旋轉斜盤的前側和后側由可變主體13的兩個銅靴(圖中未示出)上的耳軸支撐。斜盤由銷鈾帶動，繞耳軸鈾中心線擺動，使斜盤傾角S發生變化。泵流量也相應地改變。輸出流量占恒定流量的百分比可以從刻度盤上讀出。這個泵的流量變化與系統的壓力無關。角度s的變化范圍為0-2030 '，對應的輸出從零到額定值。
